上海浦东临港新片区电子半导体千级/万级洁净室车间装修施工项目案例

案例介绍

• 项目名称:临港千级万级电子半导洁净室装修项目
• 建筑面积:7800㎡
• 服务项目:电子半导体
• 项目地址:上海市浦东临港新片区
• 施工工期：180天
• 洁净等级:千级、万级

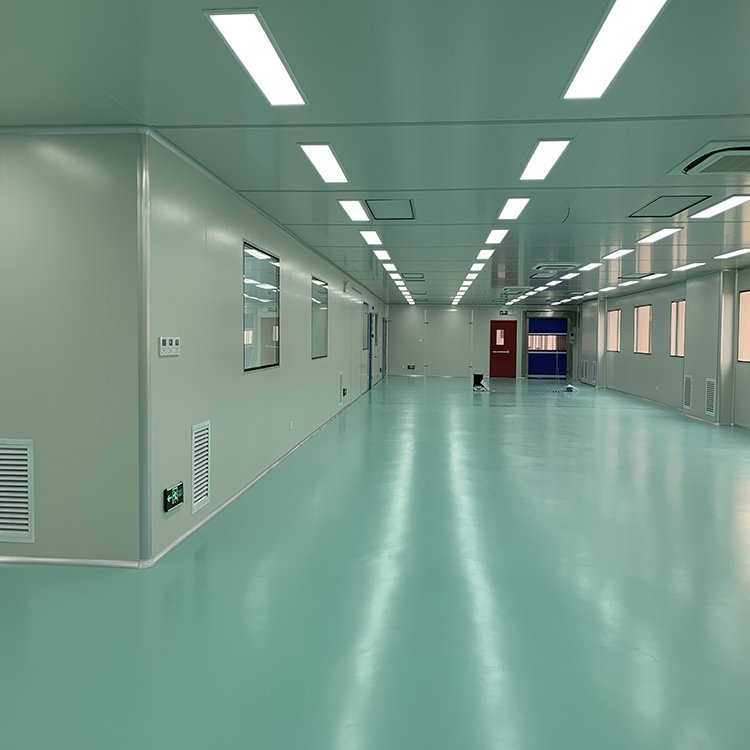

案例详情

　　　一、项目概况

　　本项目为上海某电子科技有限公司半导体芯片封装测试洁净车间装修工程，位于上海市浦东新区临港新片区电子产业园区，总装修面积7800㎡，是集芯片封装、测试、精密加工于一体的综合性生产车间。根据生产工艺需求，项目采用分级洁净设计：核心光刻、键合区域为千级洁净室(ISO7)，要求每立方米≥0.5μm粒子数≤35200个;芯片切割、检测及仓储区域为万级洁净室(ISO8)，控制每立方米≥0.5μm粒子数≤352000个;配套辅助区域为十万级，形成梯度洁净环境。项目采用EPC总承包模式，涵盖设计、施工、设备安装、调试及验收全流程，总工期180天，核心目标是实现洁净度、温湿度、防静电、微振控制四大核心指标一次性达标，保障半导体产品良率与生产稳定性。

　　二、设计标准与核心参数

　　项目严格遵循ISO14644-1洁净室国际标准、GB50073-2013《洁净厂房设计规范》及半导体行业专用工艺标准，核心设计参数如下：

　　1. 洁净度等级：千级区(ISO7)、万级区(ISO8)，分区明确、压差梯度合理;

　　2. 温湿度控制：温度22±0.3℃，相对湿度45%±5%，杜绝温湿度波动导致的芯片热胀冷缩与静电积聚;

　　3. 压差控制：洁净区与非洁净区压差≥10Pa，千级区与万级区压差≥5Pa，防止低洁净度区域空气倒灌;

　　4. 防静电要求：地面、墙面、设备接地系统电阻值控制在10⁶-10⁹Ω，消除静电对精密芯片的击穿风险;

　　5. 微振控制：地面振动位移≤0.1mm，避免振动影响光刻、键合等高精度制程;

　　6. 其他指标：噪声≤65dB(A)，照度≥300lx，换气次数千级区≥50次/小时、万级区≥25次/小时。

　　三、施工重难点分析

　　(一)洁净度控制难度大

　　半导体生产对微尘极度敏感，一粒0.5μm尘埃即可导致芯片短路报废。千级/万级洁净室对围护结构气密性、气流组织合理性要求极高，施工中需全程控制粉尘，杜绝二次污染。

　　(二)多专业交叉协同复杂

　　项目涉及净化装修、暖通空调、电气、工艺管道、纯水、废气处理、智能化监控七大专业，管线密集且空间紧凑，易出现管线碰撞、施工冲突问题，需精细化统筹协调。

　　(三)环境参数精准调控难

　　温湿度、压差、防静电、微振等参数需长期稳定，空调系统、FFU(风机过滤单元)、防静电地坪、微振隔离装置的施工与调试精度要求高，参数偏差将直接影响产品良率。

　　(四)施工过程洁净管控严

　　洁净室施工需遵循“从上到下、从内到外”的顺序，人员、物料、设备进场需严格净化，施工过程中需持续清洁，避免施工粉尘残留。

　　四、核心施工工艺与实施流程

　　(一)施工前准备

　　1. BIM深化设计：采用BIM技术对各专业管线进行三维建模，提前排查碰撞问题，优化管线排布，预留检修空间，确保千级区FFU吊顶、万级区风管布局合理;

　　2. 材料严控进场：围护结构采用50mm厚A级防火中空玻镁彩钢板，墙面、吊顶板材接缝处采用专用密封胶密封;地面选用2mm厚环氧自流平材料，搭配导电铜箔网络;过滤器采用HEPA高效过滤器(千级区)、中效过滤器(万级区)，进场前需检测检漏;

　　3. 人员净化培训：施工人员需通过洁净施工培训，穿戴万级洁净服、无尘鞋、无尘帽，设置风淋室、缓冲间，严格执行更衣、风淋流程。

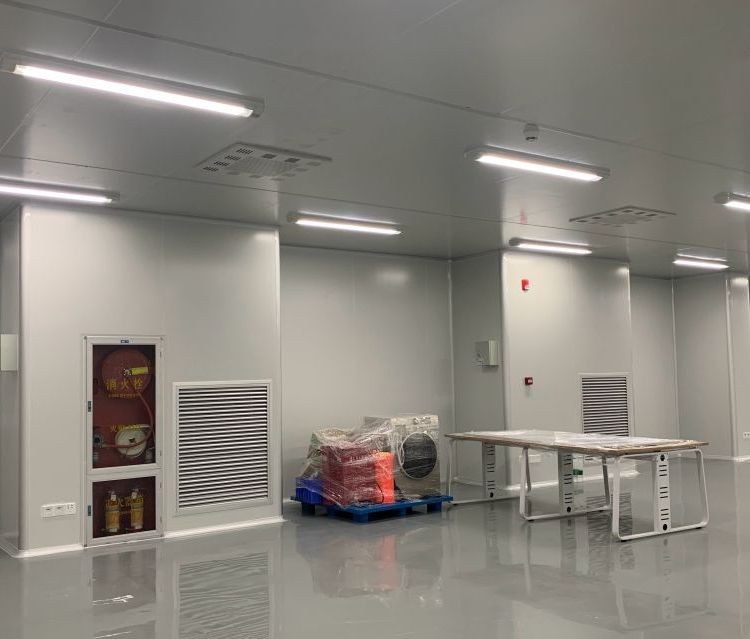

　　(二)围护结构施工

　　1. 隔墙与吊顶安装：彩钢板隔墙从墙角开始逐块安装，采用铝合金龙骨固定，垂直度偏差≤1mm/2m，接缝严密无裂缝;吊顶采用模块化铝合金龙骨系统，千级区吊顶承载能力≥200kg/㎡，预留FFU安装位置，接缝处密封处理，防止积尘漏风;

　　2. 门窗安装：采用专用洁净室密闭门，双层玻璃视窗，门框与墙体接缝处密封胶满填，确保气密性;窗户采用钢化中空玻璃，固定后密封处理，避免漏尘。

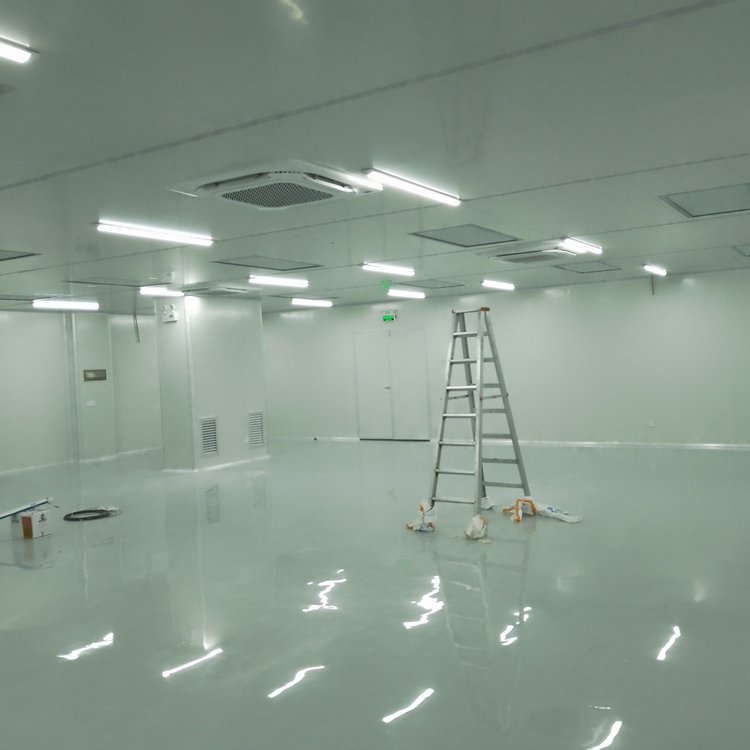

　　(三)地面工程施工

　　1. 基层处理：地面基层打磨平整，清除浮尘、油污，修补裂缝，确保基层平整度≤2mm/2m;

　　2. 防静电地坪施工：铺设导电铜箔网络，间距2m，铜箔搭接处焊接牢固，接地可靠;涂刷环氧底涂，渗透封闭基层;铺设2mm厚环氧自流平面层，整体无缝、平整光亮，电阻值控制在设计范围，杜绝静电积聚;

　　3. 微振隔离：千级核心区域地面铺设弹性减震层，阻断外界振动传递，满足微振控制要求。

　　(四)暖通空调与净化系统施工

　　1. 风管制作安装：采用镀锌钢板风管，咬口严密，法兰连接用闭孔海绵橡胶垫密封，杜绝漏风;风管支吊架间距≤3m，加装橡胶垫减震，安装后做漏光试验，漏光处密封修补;

　　2. 空气过滤系统：采用“初效+中效+高效”三级过滤体系，新风经初效、中效过滤后送入技术夹层，千级区采用FFU风机过滤单元，垂直单向流送风，风速0.45±0.1m/s;万级区采用高效送风口送风，侧墙回风，形成合理气流组织，避免涡流死角;

　　3. 温湿度与压差控制：配置磁悬浮螺杆机组、闭式冷却塔、三维热管空调箱，精准调控温湿度;安装压差传感器，联动调节送回风量，稳定各区压差，形成洁净区压力梯度。 (五)电气与智能化系统施工

　　1. 配电系统：采用UPS不间断电源，保障关键设备断电后持续供电;洁净区内电气管线暗敷，接线盒密封，防止积尘;设备接地、防静电接地、保护接地分开设置，接地电阻≤1Ω;

　　2. 智能化监控：安装上位机远程监控系统，实时监测洁净度、温湿度、压差、粒子浓度等参数，数据实时上传、异常报警;联动控制空调、FFU、照明等设备，实现自动化运行，降低能耗。

　　(六)施工过程洁净管控

　　1. 分区施工隔离：将施工区域划分为洁净施工区、缓冲区、非洁净区，设置专用人流、物流通道，避免交叉污染;

　　2. 粉尘实时控制：施工中采用无尘打磨设备，配备工业吸尘器实时清理粉尘;每日施工结束后全面清洁，用无尘布擦拭墙面、地面、设备表面;

　　3. 物料设备净化：所有进场材料、设备外包装拆除，用无尘布擦拭干净后进入施工区域;大型设备进场前封闭运输，进场后立即就位密封。

　　五、调试与检测验收

　　(一)分阶段调试

　　1.单机调试：对空调机组、FFU、水泵、风机等设备逐一调试，确保运行正常、参数达标;

　　2. 系统联动调试：启动整个净化系统，连续运行72小时，监测温湿度、压差、气流组织等参数，优化空调运行策略，确保参数稳定;

　　3. 洁净度调试：采用粒子计数器检测洁净区粒子浓度，对FFU、高效过滤器进行PAO检漏，发现漏点及时密封处理，确保洁净度达标。

　　(二)竣工验收

　　项目完工后，依据ISO14644-1标准及设计要求，委托第三方权威机构进行全面检测，检测项目包括洁净度、温湿度、压差、粒子浓度、沉降菌、浮游菌、防静电性能、微振等。经检测，**千级区、万级区所有指标均一次性达标**，无质量缺陷，顺利通过业主及监理单位竣工验收，交付使用。

　　六、项目实施效果与经验总结

　　(一)实施效果本项目建成后，千级/万级洁净室运行稳定，洁净度、温湿度、防静电、微振等核心指标长期达标，满足半导体芯片封装测试生产工艺需求。项目投产后，产品不良率从改造前的3.2%降至0.8%，生产效率提升25%，能耗降低18%，为企业带来显著的经济效益与社会效益，同时为长三角地区电子半导体洁净室施工提供了标杆案例。

　　(二)经验总结

　　1. 设计阶段精准规划：结合半导体生产工艺需求，科学划分洁净等级，采用BIM技术优化设计，提前规避施工难题，是项目成功的前提;

　　2. 施工过程严控细节：洁净室施工核心在“细节”，围护结构密封、地面防静电处理、空调系统过滤、施工粉尘管控等细节直接决定工程质量，需全程精细化管理;

　　3. 多专业协同高效配合：建立专业协调机制，定期召开协调会，统筹各专业施工进度，避免交叉干扰，保障施工效率与质量;

　　4. 洁净管控贯穿全程：从施工准备、材料进场、人员管理到施工过程、调试验收，全程落实洁净管控措施，杜绝二次污染，是确保洁净度达标的关键。 千级/万级电子半导体洁净室施工是一项技术密集、管理精细的系统工程，需严格遵循行业标准，结合项目实际优化设计与施工方案，严控每一个环节，才能打造满足高端电子生产需求的洁净环境，助力电子半导体产业高质量发展。
