上海浦东临港新片区某某半导体有限公司千级/万级净化车间施工方案及施工规范

案例介绍

• 项目名称:港新片区某某半导体千级/万级净化车间
• 建筑面积:4600
• 服务项目:电子半导体
• 项目地址:上海浦东临港
• 施工工期：90天
• 洁净等级:千级/万级

案例详情

　　一、工程概况

　　1.1 项目基本信息本项目为上海某某半导体有限公司千级/万级净化车间建设工程，项目位于上海市浦东新区临港芯片去工业园区，总建筑面积4600㎡，其中核心生产区包含千级洁净区(ISO 6级)860㎡、万级洁净区(ISO 7级)1200㎡，配套设置人员净化区、物料净化区、设备机房、缓冲间、化学品暂存间等辅助功能区740㎡。项目服务于半导体芯片封装测试、晶圆减薄及精密元器件生产工艺，需满足半导体制造对高洁净度、防静电、防微振、恒温恒湿、气态分子污染物(AMC)精准管控的核心需求，建成后需通过ISO 14644体系认证及第三方CMA检测，符合上海地区工业厂房建设安全、环保、消防相关规范要求。

　　1.2 核心环境控制参数本项目洁净区核心参数严格遵循《电子工业洁净厂房设计规范》GB50472-2008及《洁净厂房设计规范》GB50073-2013要求，具体指标如下：

　　1.3 项目施工核心目标

　　质量目标：单位工程一次性验收合格率100%，洁净区各项参数100%达标，满足半导体生产工艺要求，杜绝渗漏、积尘、静电隐患等质量问题;

　　工期目标：总工期90日历天，其中围护结构封闭30天，机电安装35天，系统调试与检测25天;

　　安全目标：零重大安全事故、零火灾事故、零人员伤亡事故，符合上海市建筑施工安全标准化管理要求;

　　环保目标：施工扬尘、噪声、废弃物排放符合上海市环保管控要求，竣工后室内污染物浓度达标。

　　二、编制依据

　　1. 国家及行业现行规范标准：

　　《洁净厂房设计规范》GB50073-2013

　　《电子工业洁净厂房设计规范》GB50472-2008

　　《洁净室施工及验收规范》GB50591-2010

　　《通风与空调工程施工质量验收规范》GB50243-2016

　　《建筑电气工程施工质量验收规范》GB50303-2015

　　《电子工业防微振工程技术规范》GB51076-2015

　　《防静电地面施工及验收规范》GB/T 39064-2020

　　ISO 14644-1:2015《洁净室及相关受控环境 第1部分：空气洁净度等级》

　　2. 地方规范与管理要求：《上海市建设工程施工安全监督管理办法》《上海市建筑消防设施管理规定》《上海市工业厂房环境保护管理规范》;

　　3. 项目设计文件：上海某某半导体有限公司提供的生产工艺需求书、洁净车间施工图纸、工程量清单及技术要求;

　　4. 企业标准：施工单位ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系相关文件。

　　三、施工总体部署

　　3.1 项目管理架构本项目实行项目经理负责制，组建专项施工管理团队，设置项目经理1名、技术负责人1名、施工员2名、质量员2名、安全员2名、材料员1名、资料员1名，下设洁净围护施工班组、净化机电安装班组、防静电地面施工班组、自控系统调试班组，所有施工人员均需经过洁净室施工专项培训，持证上岗，特种作业人员100%持证上岗。

　　3.2 总体施工流程本项目遵循“先结构后装饰、先一般后洁净、先土建后机电、先封闭后净化”的核心原则，分6个阶段推进施工，具体流程如下：

　　施工准备→土建基层验收与场地围挡→围护结构施工与车间封闭→净化空调/电气/管道系统安装→装饰面层与辅助设施安装→系统联合调试与清洁吹扫→第三方检测与竣工验收。

　　3.3 施工阶段洁净管控分级针对半导体洁净车间的防污染要求，将施工过程划分为3个管控等级，实施分级管控：

　　1. 非洁净施工阶段：围护结构封闭前，主要完成场地清理、地轨安装、管线预埋、土建基层处理等作业，重点管控施工扬尘，设置全封闭施工围挡，作业区每日洒水降尘，严禁带泥沙、粉尘的材料进入施工区;

　　2. 准洁净施工阶段：围护结构全封闭后，主要完成风管安装、空调机组就位、电气管线敷设、吊顶骨架安装等作业，施工人员需穿戴鞋套、工作服，严禁在车间内进行切割、打磨等产尘作业，所有产尘工序均需在车间外预制完成后进场，每日施工结束后用吸尘器全面清洁; 3. 超洁净施工阶段：高效过滤器安装前至竣工验收，主要完成FFU安装、高效过滤器安装、地面面层施工、密封处理、系统调试等作业，实行人员准入制度，施工人员需经换鞋、更衣、风淋后方可进入，穿戴专用洁净服、口罩、手套，严禁携带无关物品进入，所有工具均需清洁消毒，车间内严禁吸烟、饮食，每日施工结束后开启空调系统持续吹扫。

　　3.4 施工分区规划

　　结合车间洁净度等级与工艺流程，将施工区域划分为千级洁净区、万级洁净区、辅助功能区、设备机房区四大区块，实行分区分段流水施工，优先完成千级洁净区的围护与机电安装，再推进万级洁净区施工，辅助区与机房区同步穿插作业，避免不同洁净区施工交叉污染。

　　四、主要分部分项工程施工方案

　　4.1 洁净围护结构工程施工方案围护结构是洁净车间的物理屏障，核心作用是杜绝外界污染、防止积尘、保证车间密封性，本项目千级、万级洁净区均采用50mm厚A级防火手工岩棉玻镁彩钢板，彩钢板表面覆膜、平整度偏差≤0.5mm/m，阴阳角采用R≥50mm圆弧角处理，避免积尘死角。

　　1. 施工流程：测量放线→地面地轨安装→墙板安装→吊顶安装→门窗安装→接缝密封处理→气密性检测

　　2. 核心施工要点：

　　测量放线：以车间建筑轴线为基准，精准定位洁净区墙体、门窗、设备洞口位置，放线误差≤2mm，标高基准点设置不少于3个，复核无误后进行下道工序;

　　地轨安装：采用U型镀锌地轨，用膨胀螺栓固定，间距≤500mm，安装水平度偏差≤1mm/m，地轨与地面缝隙用密封胶填实，杜绝潮气渗透;

　　墙板安装：墙板拼接采用企口式连接，拼接缝宽度≤0.5mm，垂直度偏差≤1mm/m，墙板与地面、顶板交接处均采用圆弧角过渡，所有管线穿越墙板处均设置专用套管，套管与管线之间用洁净密封胶双重密封;

　　吊顶安装：千级洁净区吊顶采用T型铝合金龙骨，承载力≥80kg/㎡，满足FFU设备安装荷载要求，万级洁净区采用C型钢龙骨，吊顶平整度偏差≤2mm/m，吊顶板拼接缝均匀，预留FFU、灯具、检修口洞口尺寸偏差≤3mm，吊顶与墙体交接处做密封处理;

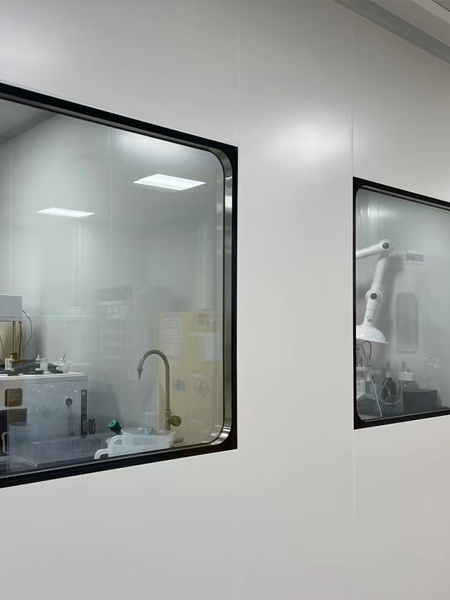

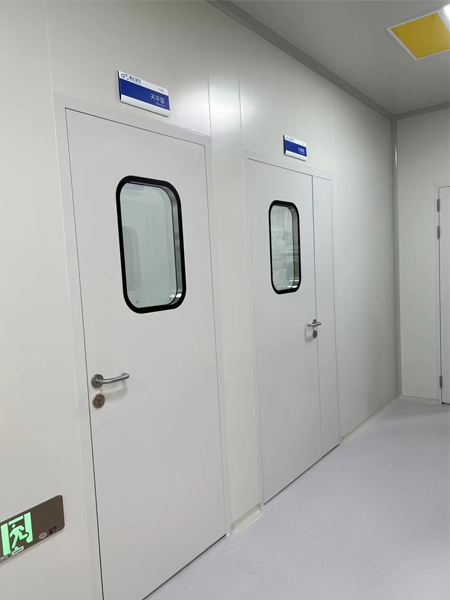

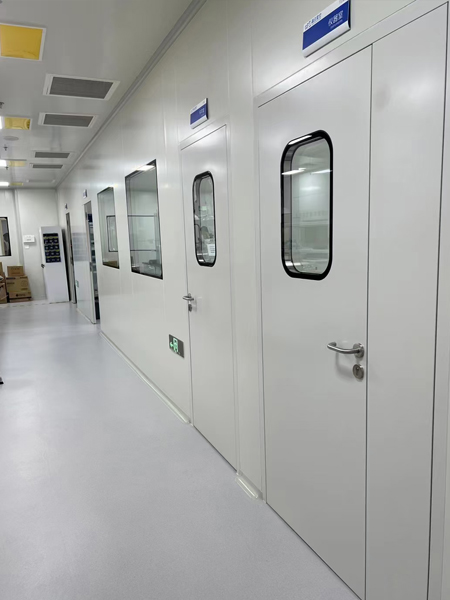

　　门窗安装：洁净门采用双层中空钢化玻璃气密门，无门槛设计，门框与墙板无缝连接，安装后启闭灵活，气密性达标;观察窗采用双层钢化玻璃，与墙面齐平，无突出边角，玻璃与窗框之间用中性硅酮密封胶密封，杜绝渗漏;

　　密封处理：所有墙板、吊顶、门窗的拼接缝、阴阳角、管线穿越处，均采用低挥发性、防霉型洁净中性硅酮密封胶连续打胶，打胶前清理缝隙内灰尘、杂物，确保胶缝光滑、连续、无气泡、无断点，施工完成后进行气密性检测，确保车间整体密封性达标。

　　4.2 净化空调与通风系统工程施工方案

　　净化空调系统是洁净车间的核心，决定了洁净度、温湿度、压差等关键参数，本项目针对不同洁净等级采用差异化系统设计：千级洁净区采用“新风集中处理+组合式空调机组+干冷盘管+FFU风机过滤单元”的直流式系统，万级洁净区采用“组合式空调机组+高效送风口+集中回风”的系统，两级过滤均采用G4初效+F8中效+H14高效三级过滤，过滤效率≥99.995%@0.3μm。

　　1. 施工流程：风管预制与清洗→风管安装→空调机组/风机安装→水管安装→FFU/高效送风口安装→系统吹扫→高效过滤器安装→系统单机调试→联合联动调试

　　2. 核心施工要点： - 风管预制与清洗：洁净风管在专用洁净加工车间预制，采用优质镀锌钢板，厚度符合高压系统要求，矩形风管严禁设置横向拼接缝，纵向拼接缝数量控制在最少，咬口形式采用联合角咬口，严禁使用按扣式咬口。风管预制完成后，用中性清洗剂去除油污、粉尘，经检查合格后用塑料膜两端封口，存放于干燥洁净的库房内，运输过程中避免破损、污染;

　　风管安装：风管安装前拆除封口膜，再次用吸尘器清洁内壁，安装过程中随时对未连接的风管端口进行封口，严禁敞口存放。风管法兰连接采用闭孔三元乙丙橡胶密封垫，厚度5mm，接头采用阶梯式或榫接，严禁平接。风管支吊架间距符合规范要求，保温风管设置防冷桥木托，千级洁净区风管系统漏风率≤1%，万级≤2%，安装完成后进行漏光、漏风检测，合格后方可进行保温施工;

　　设备安装：组合式空调机组安装在减震基础上，水平度偏差≤0.5mm/m，机组各功能段连接严密，无渗漏，进出水口采用柔性连接;FFU风机过滤单元安装前进行通电试运转，检查风机运行状态、噪音，安装时与吊顶板之间采用密封垫密封，固定牢固，千级洁净区FFU布置覆盖率≥35%，确保气流组织均匀;

　　高效过滤器安装：高效过滤器安装是洁净施工的关键节点，必须在洁净室全面清洁、空调系统连续吹扫12小时以上后进行。安装前对过滤器进行外观检查，确认无破损、变形，随后进行出厂检漏，合格后方可安装。安装时采用液槽密封或机械压紧密封，确保过滤器与框架之间密封严密，无渗漏，安装完成后采用PAO法进行扫描检漏，过滤器本体、密封面、框架处的泄漏率≤0.01%，不合格的必须更换或重新密封;

　　系统调试：先进行单机试运转，空调机组、风机、水泵等设备连续运行不少于2小时，检查运行电流、振动、噪音均符合要求;随后进行系统联动调试，调整各风阀开度，确保洁净区换气次数、压差、温湿度达到设计要求，千级洁净区与万级洁净区、非洁净区之间形成稳定的正压梯度，气流方向从高洁净区向低洁净区单向流动，杜绝气流短路、倒流。

　　4.3 防静电地面工程施工方案半导体生产对静电极为敏感，静电放电会造成芯片击穿、元器件损坏，本项目千级、万级洁净区均采用**3mm厚环氧防静电自流平地面，具备防静电、耐磨、耐腐蚀、无缝隙、易清洁的特点，满足半导体行业防静电标准要求。

　　1. 施工流程：混凝土基层处理→底涂施工→中涂砂浆层施工→导电铜箔网格铺设→中涂腻子层施工→防静电面涂自流平施工→养护→防静电性能检测

　　2. 核心施工要点： - 基层处理：混凝土基层强度≥C25，平整度用2m靠尺检查，偏差≤2mm，含水率≤6%，无起砂、空鼓、开裂缺陷。采用地面研磨机全面打磨基层，去除浮浆、油污，露出新鲜混凝土面，随后用吸尘器全面清理灰尘;

　　导电层铺设：底涂施工完成后，铺设0.05mm厚导电铜箔，网格间距600mm×600mm，铜箔铺设平整、无断裂，每隔10m设置一个接地端子，与车间防静电接地系统可靠连接，接地电阻≤1Ω，铺设完成后检测铜箔导通性，确保无断点;

　　面层施工：防静电自流平面涂施工前，确保环境温度15-25℃，相对湿度≤70%，施工区域无扬尘、无交叉作业。面涂材料按配比充分搅拌，用锯齿镘刀均匀刮涂，配合消泡滚筒消除气泡，确保面层厚度均匀、平整光滑，无流挂、无针孔、无气泡，千级洁净区地面平整度偏差≤1mm/2m;

　　养护与检测：面层施工完成后，封闭养护不少于7天，养护期间严禁人员进入、严禁堆放物品。养护完成后，检测地面防静电性能，表面电阻10⁶~10⁹Ω，体积电阻10⁵~10⁸Ω，接地电阻≤1Ω，各项指标符合设计及规范要求后方可投入使用。

　　4.4 电气与自控系统工程施工方案本项目电气系统分为动力配电系统、洁净照明系统、防静电接地系统，自控系统采用PLC可编程控制系统，实现洁净区环境参数的实时监测与自动调节，满足半导体生产的稳定运行要求。

　　1. 电气系统施工要点：

　　动力配电：洁净区配电箱采用嵌入式洁净配电箱，防护等级IP54，箱体与墙板之间密封处理，无积尘死角。线缆采用镀锌钢管暗敷，严禁明敷，所有管线穿越洁净区墙体处均做密封处理。生产设备动力回路单独设置，配备浪涌保护装置，避免电压波动影响设备运行;

　　洁净照明：采用LED洁净平板灯，吸顶安装，与吊顶板之间密封处理，无突出边角，灯具布置均匀，千级洁净区工作面照度≥500lux，万级≥300lux，照度均匀度≥0.7。应急照明系统采用自带电源型应急灯具，连续供电时间≥90min，疏散指示标志符合消防规范要求;

　　接地系统：设置联合接地网，包含防静电接地、设备保护接地、防雷接地，联合接地电阻≤1Ω。洁净区内所有金属构件、设备、管线、门窗、导电地面均与接地系统可靠连接，形成等电位体，避免静电积累和电位差，防静电接地干线采用铜芯电缆，支线采用多股铜芯线，连接牢固，导通性良好。

　　2. 自控系统施工要点：

　　传感器安装：在千级洁净区每50㎡设置1个监测点，万级洁净区每100㎡设置1个监测点，安装温湿度传感器、压差传感器、悬浮粒子计数器，传感器安装位置避开送风口、回风口，确保监测数据准确。关键生产区域设置在线粒子监测系统，实时传输数据至中控室;

　　控制系统安装：采用PLC+触摸屏的控制架构，搭配工业组态软件，实现空调机组、FFU、风阀、水泵的变频控制，根据环境参数自动调节送风量、制冷量、加湿量，确保洁净区温湿度、压差稳定在设定范围。系统设置超限报警功能，当洁净度、压差等参数超标时，自动发出声光报警，并联动调整设备运行状态;

　　系统调试：完成硬件安装后，进行系统联调，校准各传感器监测精度，调试PID控制参数，确保系统响应及时、控制精准，各项参数波动在设计允许范围内，同时完成数据存储、报警、历史查询等功能调试，确保系统稳定运行。

　　4.5 工艺辅助设施安装工程

　　1. 人员净化设施安装：按照“换鞋→一次更衣→二次更衣→风淋室→洁净区”的流程设置人员净化通道，风淋室安装在洁净区入口，千级洁净区风淋室喷嘴数量≥16个，风速≥25m/s，吹淋时间10-99s可调，万级洁净区风淋室风速≥20m/s，风淋室与前后门设置电气互锁，杜绝同时开启。更衣区设置更衣柜、鞋柜、洗手池、手消毒器，配套设置应急撤离通道。

　　2. 物料净化设施安装：物料通道与人员通道完全分离，设置外包装清洁间、缓冲间、传递窗，千级洁净区采用层流互锁传递窗，万级洁净区采用普通互锁传递窗，传递窗配备紫外线杀菌灯，前后门电气互锁，杜绝交叉污染。大件物料设置货淋室，风速≥20m/s，吹淋时间可调，满足生产设备、大宗物料的净化需求。

　　3. 工艺管道安装：纯水管、压缩空气管、氮气管采用316L不锈钢管，内壁电解抛光，焊接采用氩弧焊双面成型，安装完成后进行酸洗钝化、吹扫、气密性试验，确保管路无泄漏、无二次污染，满足半导体生产高纯介质输送要求。排风系统针对化学品挥发区域设置独立排风，采用防腐风管，配备废气处理装置，达标后排放。 五、专项施工规范与质量控制标准

　　5.1 洁净围护结构施工规范

　　1. 洁净室围护结构所用材料必须符合设计要求，具备防火、防潮、耐腐蚀、不产尘、不吸尘的性能，进场时附带产品合格证、检测报告，进场后进行外观检查，不合格材料严禁使用;

　　2. 墙板安装垂直度偏差≤1mm/m，全高偏差≤3mm，吊顶平整度偏差≤2mm/m，拼接缝高低差≤0.5mm，所有拼接缝必须连续打胶密封，胶缝宽度均匀，无断胶、气泡、开裂缺陷;

　　3. 洁净门窗安装必须牢固，启闭灵活，关闭后密封严密，无渗漏，观察窗玻璃与墙面齐平，无凹槽、突出边角，杜绝积尘;

　　4. 所有穿越围护结构的管线、桥架均需设置套管，套管与墙体之间密封严密，管线与套管之间采用阻燃密封材料填实，外侧用洁净密封胶封闭，严禁管线直接穿越墙体不做密封处理。

　　5.2 净化空调系统施工规范

　　1. 洁净风管制作必须在专用洁净车间内进行，严禁在露天或粉尘环境中制作，风管板材表面无划痕、锈蚀、油污，拼接缝密封严密，制作完成后必须进行清洗、封口，方可运输、安装;

　　2. 风管安装过程中，严禁拆除端口封口，安装中断时，随时对敞口端口进行封堵，避免粉尘进入，风管支吊架防腐处理到位，保温风管支吊架设置防腐木托，避免冷桥结露;

　　3. 高效过滤器必须在洁净室清洁、系统吹扫完成后安装，搬运、安装过程中轻拿轻放，严禁挤压、碰撞滤芯，安装前进行外观检查和检漏，安装后100%进行PAO扫描检漏，泄漏率超标必须整改;

　　4. 系统调试完成后，洁净区换气次数偏差≤10%，静压差偏差≤10%，温湿度控制精度达到设计要求，洁净度等级经第三方检测达标，噪声、照度符合规范要求。

　　5.3 防静电地面施工规范

　　1. 基层处理必须到位，混凝土基层强度、平整度、含水率必须符合设计要求，打磨后全面清理粉尘，无油污、浮浆、空鼓缺陷;

　　2. 导电铜箔铺设平整，网格间距均匀，与接地系统可靠连接，导通性良好，严禁出现铜箔断裂、虚接问题;

　　3. 防静电涂料配比严格按照产品说明书执行，搅拌均匀，施工环境温度、湿度符合要求，面层施工一次完成，确保厚度均匀、平整光滑，无针孔、流挂、气泡缺陷;

　　4. 地面养护期间严禁人员进入、严禁堆放重物，养护完成后，防静电性能、耐磨性能、耐腐蚀性能经检测达标，方可投入使用。

　　5.4 质量控制管理制度本项目实行“三检制”质量管理制度，每道工序完成后，施工班组自检、工序之间互检、专职质量员专检，验收合格后方可进入下道工序，隐蔽工程必须经监理、建设单位验收合格后，方可进行隐蔽施工。针对洁净室密封性、风管漏风率、高效过滤器检漏、防静电性能等关键控制点，设置停止点，未经检查验收，严禁进入下道工序。所有施工过程同步形成完整的施工资料，确保资料真实、完整、可追溯，与工程进度同步。

　　六、施工过程洁净管控规范

　　1. 人员管控：建立人员准入制度，所有进入洁净施工区的人员必须经过专项培训，了解洁净施工防污染要求。进入准洁净区必须穿戴鞋套、工作服，进入超洁净区必须经换鞋、更衣、风淋程序，穿戴专用洁净服、口罩、手套，严禁携带手机、钥匙、食品等无关物品进入，严禁在洁净区内吸烟、饮食、随地吐痰，严禁在洁净区内奔跑、打闹，减少人员活动产尘。

　　2. 物料管控：所有进入洁净区的材料、设备、工具，必须在区外进行清洁，去除外包装、粉尘、油污，经缓冲间或传递窗进入，严禁未经清洁的物料进入洁净区。产尘材料如水泥、沙子等，严禁进入洁净区，所有产尘作业均在区外完成预制后进场。

　　3. 环境管控：洁净施工区每日施工结束后，用工业吸尘器全面清洁，严禁用扫帚、拖把清扫，避免扬尘。超洁净施工阶段，每日开启空调系统持续吹扫，保持车间内正压，防止外界粉尘进入。定期对洁净区内的悬浮粒子浓度进行检测，确保施工环境符合管控要求。

　　4. 作业管控：洁净区内严禁进行切割、打磨、钻孔、焊接等产尘作业，所有预制工序均在车间外完成，确需在洁净区内进行的少量钻孔作业，必须采取湿法作业或吸尘措施，作业完成后立即全面清洁，严禁无防护的产尘作业。

　　七、安全文明施工与应急管理

　　7.1 安全文明施工要求

　　1. 施工现场全封闭围挡，设置门禁系统，严禁无关人员进入，施工现场入口处设置五牌一图，明确安全警示标志;

　　2. 临时用电严格执行“三级配电、两级保护”制度，所有电气设备接地接零保护到位，严禁私拉乱接，特种作业人员持证上岗，严禁无证作业;

　　3. 高空作业必须搭设合格的脚手架或操作平台，作业人员系好安全带，严禁高空抛物，吊顶内作业佩戴安全帽，设置专人监护;

　　4. 施工现场严禁吸烟，配备足够的消防器材，易燃材料单独存放，远离火源，动火作业办理动火证，设置专人监护，配备灭火器材;

　　5. 施工材料分类堆放，码放整齐，施工垃圾日产日清，严禁随意堆放，施工现场保持整洁有序，符合上海市文明施工要求;

　　6. 施工过程中采取降噪措施，避免夜间施工，确需夜间施工的，办理夜间施工许可，提前告知周边单位，减少施工噪声对周边环境的影响。

　　7.2 应急预案

　　针对施工过程中可能发生的高处坠落、物体打击、触电、火灾、坍塌等突发事件，制定专项应急预案，成立应急领导小组，明确应急职责、处置流程、救援措施，配备应急救援器材和药品，定期组织应急演练。施工现场设置应急撤离通道，确保突发事件发生时，人员能够快速撤离、及时救援，最大限度减少人员伤亡和财产损失。

　　八、竣工验收与性能检测

　　8.1 验收流程本项目竣工验收分为三个阶段：

　　1. 预验收：工程全部施工完成后，施工单位自行组织全面自检，整改完成后，向建设单位、监理单位提交预验收申请，三方共同进行预验收，对发现的问题限期整改，整改完成后进入正式验收阶段;

　　2. 第三方检测：预验收合格后，委托具备CMA资质的第三方检测机构，对洁净车间各项性能指标进行全面检测，出具正式检测报告，检测项目全部达标后，方可组织竣工验收;

　　3. 竣工验收：建设单位组织设计、监理、施工单位共同进行竣工验收，核查工程竣工资料，现场查验工程质量，确认各项指标符合设计及规范要求后，签署竣工验收报告，工程正式交付使用。

　　8.2 核心检测项目

　　第三方检测严格按照GB50591-2010规范执行，核心检测项目包括：悬浮粒子洁净度等级、温湿度、静压差、换气次数/气流速度、高效过滤器检漏、噪声、照度、防静电性能、浮游菌/沉降菌(按需)，所有检测项目必须符合设计要求及国家规范标准，检测报告作为竣工验收的必备资料。

　　8.3 竣工资料交付工程竣工验收后，向建设单位交付完整的竣工资料，包括：工程竣工图、设计变更文件、材料设备合格证及检测报告、隐蔽工程验收记录、各分项工程验收记录、系统调试记录、第三方检测报告、设备使用说明书、保修书等，所有资料装订成册，一式四份，满足建设单位存档及运维需求。

　　九、保修与运维服务

　　本项目工程质保期为1年，自竣工验收合格之日起计算，质保期内，因施工质量造成的问题，我方在接到通知后24小时内响应，48小时内派员到场免费维修，确保车间正常运行。质保期结束后，提供终身运维服务，定期为建设单位提供系统维护、过滤器更换、性能检测等技术服务，保障洁净车间长期稳定达标运行。
