一、项目概况
1、建筑物性质、规模
本工程位于上海嘉定,为上海某某电子光学科技有限公司车间净化装修工程,本工程车间有一层,建筑建筑面积为18635.00平方米,其中净化车间面积为16000平方米,剩余为办公区域。
2、项目定位
该项目厂房建成后主要生产光学镜片、电子传感器(编码器)的生产,光学仪器、电子产品、电气产品,因此以电子产品净化车间要求来进行建设。
3、设计依据
《采暖通风及空气调节设计措施》GB50736-2012
《洁净厂房设计规范》GB50073-2013
《工业企业厂房设计规范》GB12348-90
《建筑设计防火规范》GB50016-2014
《通风与空调工程施工质量验收规范》GB50243-2016
《洁净室施工及验收规范》GB50591-2010
甲方对项目的设计要求、提供的工艺条件以及工艺土建等专业提供的资料
二、平面布置
因涉及商业隐私,平面布置图不允公开。
三、设计施工范围
1、生产厂房洁净空调系统,
2、办公区普通空调系统,
3、洁净室及普通车间围护及天花工程,
4、楼顶冷冻站空调设备及相关管道工程,
5、车间设备工艺冷却水系统。
四、设计参数
室内设计参数
夏季:干球湿度33.5℃,湿球湿度27.8℃,大气压力99230pa;
冬季:干球湿度6℃,相对湿度70%,大气压力101330pa。
万级车间:洁净度ISO 7,温度22—26℃,湿度45—65%,换气次数>27次;
仓库:洁净度不做要求,温度22—26,湿度45—65%,无换气次数要求。
五、空调系统

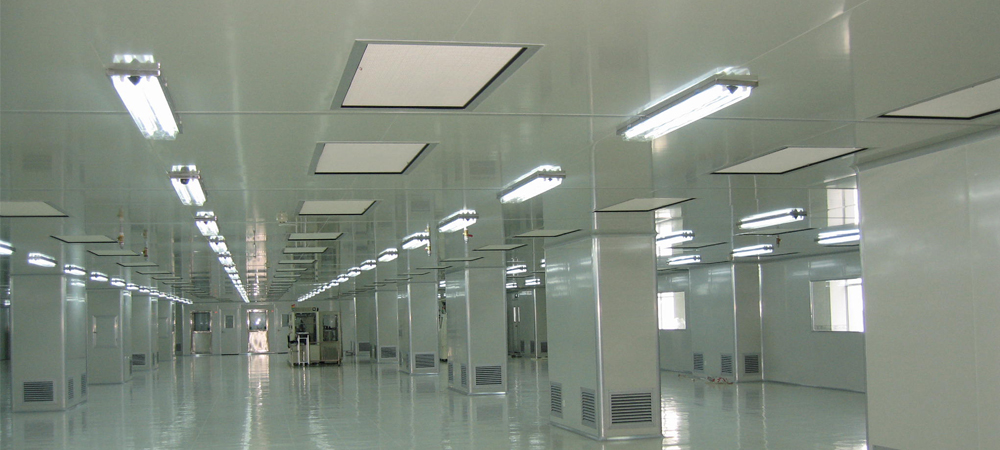

车间采用组合风柜加高效送风口方案,顶送侧回风的气流组织。
六、风管系统
空调、净化风管用镀锌钢板,一般热排风管用镀锌无缝钢管制作,有机废气排风管用镀锌螺旋管制作,酸碱排风管采用PP板材制作。
七、水管系统
冷水供回水管,管径DN≤100㎜,均采用镀锌钢管丝扣连接;
管径DN>100㎜者,均采用无缝焊接钢管,管径DN>450㎜者,均采用螺旋钢管;空调冷凝水管采用硬质PVC连接。
